Террасная доска укладывается лаговым способом c шагом направляющих 400мм (Для 20мм толщины доски термоясеня). При диагональной укладке интервал между лагами должен уменьшаться в соответствии с углом укладки (Под углом 60° - 300 мм, 45° - 200 мм). Для беспрепятственной циркуляции воздуха пустоты между направляющими не должны чем-либо заполняться. Для достаточной вентиляции требуется наличие зазора между доской и основанием минимум 20 мм по всему периметру террасы.

ПОДГОТОВКА ОСНОВАНИЯ

НА ГРУНТ

Необходимо произвести монтаж несущей конструкции посредством установки винтовых свай, свайного или столбчатого фундамента с последующим изготовлением каркаса из прочных деревянных или металлических направляющих. Шаг свай зависит от выбранного материала и сечения лаг.

НА БЕТОННОЕ ОСНОВАНИЕ

При наличии ровного и прочного основания лаги укладываются на бетонную плиту с подкладкой резиновых подушек. Бетонное основание должно иметь уклон минимум 1-2 % для отвода воды и предотвращения образования повышенной влажности под террасой.

НА РЕГУЛИРУЕМЫЕ ОПОРЫ

Опоры используются на тех объектах, где имеются большие перепады по высоте и не допускается повреждение имеющегося покрытия (например, кровля здания). Основная задача регулируемых опор - выровнять основание. Опоры устанавливаются в шахматном порядке на расстоянии 450мм. На опоры устанавливаются направляющие из дерева, алюминия или стали.

РЕГУЛИРУЮЩАЯ ОПОРА ПОД ДЕРЕВЯННЫЕ НАПРВЛЯЮЩИЕ РЕГУЛИРУЮЩАЯ ОПОРА ПОД ДЕРЕВЯННЫЕ НАПРАВЛЯЮЩИЕ
РЕГУЛИРУЮЩАЯ ОПОРА ПОД АЛЮМИНЕВЫЕ НАПРВЛЯЮЩИЕ РЕГУЛИРУЮЩАЯ ОПОРА ПОД АЛЮМИНИВЫЕ НАПРАВЛЯЮЩИЕ
НАПРАВЛЯЮЩИЕ ЛИСТВЕННИЦА НАПРАВЛЯЮЩИЕ ЛИСТВЕННИЦА
НАПРАВЛЯЮЩИЕ АЛЮМИНИЙ НАПРАВЛЯЮЩИЕ АЛЮМИНИЙ

ВИДЫ КРЕПЕЖА И ИХ МОНТАЖ

Основные моменты для всех видов монтажа:

  • До монтажа хранить доску в упаковке производителя. Не допускается проникновение воды внутрь упаковки
  • Запрещено вкручивать саморезы или вбивать гвозди без предварительного просверливания отверстий. (Приведет к раскалыванию доски)
  • Запрещено резать доску (пилить/торцевать) незаточенными пилами (термообработанная доска имеет повышенную плотность, очень хрупкая на скол)
  • В качестве направляющих рекомендуется использовать породы приближенные по плотности к используемой доске (для термоясеня - лиственница, для термопихты - сосна, ель). Предварительно необходимо защитить направляющие составом от гниения.
  • Рекомендуемый шаг направляющих должен быть 400-450мм
  • Оставлять технические зазоры между досками равные 5% ширины доски
  • Торцы необходимо защитить воском, чтобы свести к минимуму образование торцевых трещин

ОТКРЫТЫЙ КРЕПЕЖ НА САМОРЕЗЫ

САМОРЕЗЫ ИЗ НЕРЖАВЕЙКИ САМОРЕЗЫ ИЗ НЕРЖАВЕЙКИ
САМОРЕЗЫ ИЗ ОЦИНКОВКИ САМОРЕЗЫ ИЗ ОЦИНКОВКИ

В открытом способе монтажа термодоску просверливают насквозь, и в отверстия вкручиваются специальные саморезы, которыми доска притягивается непосредственно к лагам. Такой способ монтажа террасы самый легкий и быстрый, однако нужно применять специальные саморезы из нержавеющей стали, иначе он быстро заржавеет и оставит подтеки на доске. Минусы открытого крепежа - видимость шляпок саморезов на поверхности доски.

  • Использовать специальные саморезы TORX из нержавеющей стали с потайной головкой
  • Рекомендуем использовать демпфирующие прокладки между доской и лагой для улучшения вентиляции несущей конструкции.
  • Узкие доски шириной до 80мм допускается крепить на 1 саморез, широкие доски от 80мм до 160мм рекомендуем крепить на 2 самореза. Максимальное расстояние между саморезами одной точки крепления не более 80мм.
  • Обязательно предварительно просверлить отверстия под саморезы и осуществить их зенковку.
  • Закрутить саморезы в предварительно проделанные отверстия в местах пересечения направляющих и доски. (Максимальное расстояние между направляющими составляет 450мм)
  • Обязательно соблюдать зазор между досками равный 5% ширины доски.

СКРЫТЫЙ КРЕПЕЖ НА САМОРЕЗЫ

Существуют специальные крепежные инструменты (шаблоны), которые позволяют скрыть саморезы путем их вкручивания под углом 45 градусов через боковые стороны террасной доски непосредственно в лагу. Предварительно просверливаются отверстия под саморезы. Шаблон обеспечивает одинаковый зазор между досками и идеальный угол закручивания саморезов.

  • Использовать специальные саморезы из нержавеющей стали с потайной головкой
  • Отрегулировать шаблон по ширине доски и требуемому зазору.
  • Просверлить отверстия для саморезов по шаблону
  • Вкрутить саморез шуруповертом в проделанные отверстия

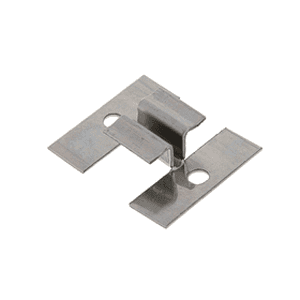

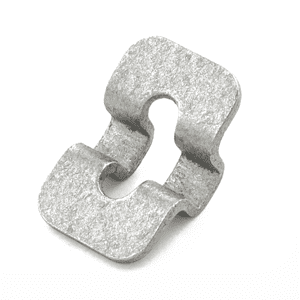

СКРЫТЫЙ КРЕПЕЖ МЕЖДУ ДОСКАМИ

ГВОЗДЕК PRO ГВОЗДЕК PRO
ГВОЗДЕК TERMO ГВОЗДЕК TERMO
ДЕКТАЙ КРАБ ДЕКТАЙ КРАБ

При скрытом монтаже между досок, крепеж имеет выступающие крылья, которые входят в боковой паз доски проделанный заранее по всей длине доски или точечно под каждый крепеж. Такой способ немного сложнее, чем монтаж с помощью саморезов, но почти незаметен внешне. Ширина зазора выставляется автоматически и зависит от конкретного типа крепежа. Единственная проблема связана с тем, что у каждого вида крепежа свои параметры высоты и глубины шипа, который должен соответствовать пазу в доске.

  • Установить первую доску на направляющие используя стартовый фиксатор.
  • В точках пересечения террасной доски с направляющей в паз установить крепеж и закрепить саморезами на лаге.
  • Установить следующую доску, вставив выступающие крылья крепежа в паз доски и закрутить саморезами на лаге. (Технологический зазор между досками происходит автоматически в зависимости от выбранного крепежа)
  • Повторить действия для монтажа следующих досок.

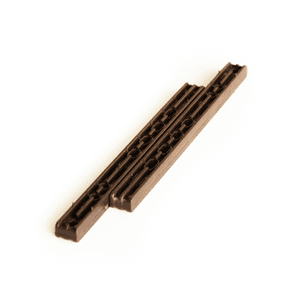

СКРЫТЫЙ КРЕПЕЖ С ТЫЛЬНОЙ СТОРОНЫ

ГВОЗДЕК DUET 90 ГВОЗДЕК DUET 90
УНО 180 УНО 180
ДЕКТАЙ ЗМЕЙКА ДЕКТАЙ ЗМЕЙКА

Скрытое крепление с тыльной стороны - способ, позволяющий закрепить доски любой формы и профиля. Выглядит крепеж как металлическая или пластиковая пластина с отверстиями под саморезами. Времени для установки требуется больше, но при таком методе совсем не видно крепежа. Регулировка зазора между досками происходит с помощью специальных пластин. Для досок шириной более 160мм применяются двойные пластины.

  1. Разложить доски на ровной поверхности лицевой частью вниз. Нанести осевую линию для установки крепежа с шагом установленных направляющих.
  2. К доске прикрутить саморезами крепеж вдоль осевой линии в предварительно просверленные отверстия. Концы пластин должны выступать с обеих сторон доски минимум на 20мм.
  3. Переворачиваем первую доску и крепим саморезами, используя стартовый уголок.
  4. Монтаж следующих досок производится путем заведения одного конца крепления под предыдущую доску, а другой конец прикручивается к направляющей саморезами.

!!! ОБЯЗАТЕЛЬНО ТРЕБУЕТСЯ ОСТАВЛЯТЬ ЗАЗОР МЕЖДУ ДОСКАМИ РАВНЫЙ 5% ОТ ШИРИНЫ ДОСКИ.
